Rampas con bordes

Longitud 2.500 mm - Altura de carga máxima 750 mm

Rampas con bordes para Miniexcavadoras, minicargadoras, excavadoras, retrocargadoras, cargadoras, rodillos compactadores, barredoras, fresadoras, extendedoras de asfalto, máquinas pintabandas, etcRampas con bordes para Máquinas telescópicas, plataformas aéreas, carretillas elevadoras, dumpers de obra, compresores, hormigoneras, grupos electrógenos, tránsito peatonal, etc.Rampas con bordes para Tractores, motocultivadores, cosechadoras, empacadoras, esparcidoras de estiércol, carros de recogida de fruta, etc.Rampas con bordes para Cortadoras de césped, minitractores, desbrozadoras, minidumpers, etc.Rampas con bordes para Automóviles, furgonetas, camiones, etc.Rampas con bordes para Carretillas elevadoras, carros con dos-cuatro ruedas, transpaletas, etc.Rampas con bordes para Fregadoras, barredoras, aspiradoras para suelos, etc.Rampas con bordes para Motocicletas, quads, karts, etc.Rampas con bordes para Equipos móviles de iluminación, imagen y sonido, etc.

  • Longitud 2.500 mm - Altura de carga máxima 750 mm
  • Longitud 2.500 mm - Altura de carga máxima 750 mm
  • Longitud 2.500 mm - Altura de carga máxima 750 mm
  • Longitud 2.500 mm - Altura de carga máxima 750 mm
  • Longitud 2.500 mm - Altura de carga máxima 750 mm
  • Longitud 2.500 mm - Altura de carga máxima 750 mm
  • Longitud 2.500 mm - Altura de carga máxima 750 mm
  • Longitud 2.500 mm - Altura de carga máxima 750 mm
  • Longitud 2.500 mm - Altura de carga máxima 750 mm

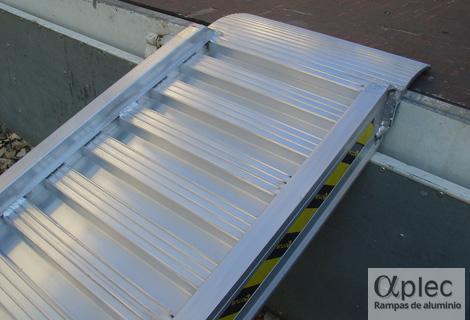

Rampas fijas con bordes, fabricadas en una aleación de aluminio de elevada resistencia, de 2.500 mm de longitud, recomendadas para una altura de carga o desnivel máximo de 750 mm.

Modelos estándar con capacidades de carga de hasta 18.000 kg. La superficie del carril de la rampa es antideslizante y ranurada rectangular ondulada en sentido transversal.

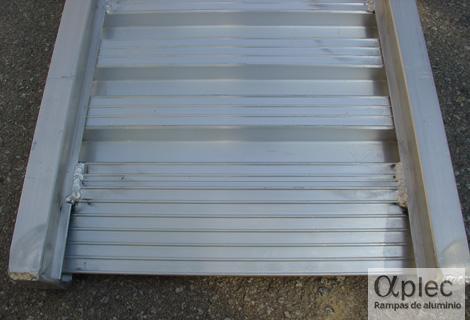

En la parte del acceso desde el suelo a la rampa, la superficie del carril está reforzada. De esta forma se aumenta la resistencia y se alarga, de forma relevante, la vida útil de la rampa. Los bordes de las rampas ayudan a retener el vehículo o máquina entre las rampas, en el caso de que se deslice laterálmente, debido a una maniobra errónea o por una pérdida de adherencia.

También los bordes facilitan, a modo de guía, el desplazamiento del vehículo o máquina sobre las mismas.

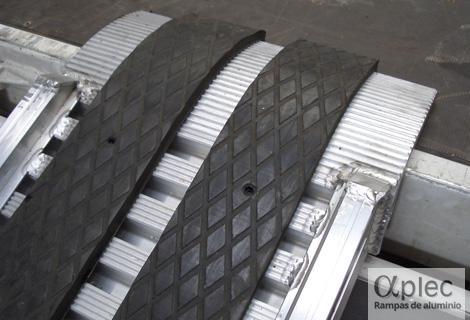

Cuando se utilizan para vehículos o máquinas de orugas de acero, se recomienda montar sobre las rampas, unas tiras de protección de goma antidesgaste, que se atornillan para facilitar su sustitución.

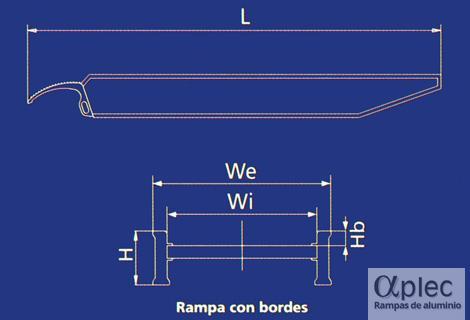

Modelo Longitud
rampa
L (mm)
(*)		 Superf.
carril
rampa
(****)		 Capacidad carga pareja rampas (kg) (**) Altura
carga
Hc (mm)
(***)		 Dimensiones rampa Peso
rampa
(kg)
Distancia entre ejes máquina I (mm) Carrito
vehículo		 Anchura
exterior
We (mm)		 Anchura
interior
Wi (mm)		 Altura
borde
Hb (mm)		 Altura
total
H (mm)
l=500 l=750 l=1000 l=1250 l=1500 l=2000 2 ruedas
RC 71/25 2.500 (1) - 1.360 1.590 1.600 - - 1.010 750 310 250 24 71 14
RC 71/25L 2.500 (1) - 1.360 1.590 1.600 - - 1.010 750 510 450 24 71 18
RC 95/25 2.500 (1) - - 2.560 - 3.350 3.500 - 750 346 300 29 95 16
RC 108/25 2.500 (1) - - 3.800 - 4.850 5.500 - 750 382 320 29 108 19
RC 122/25 2.500 (1) - - 5.500 - 7.000 7.000 - 750 412 350 29 122 25
RC 140/25 2.500 (1) - - 7.400 - 9.100 9.500 - 750 410 350 30 140 33
RC 140/25L 2.500 (1) - - 7.400 - 9.100 9.500 - 750 460 400 30 140 35
RC 155/25 2.500 (1) - - 10.300 - 13.200 14.000 - 750 466 400 30 155 41
RC 155/25L 2.500 (1) - - 10.300 - 13.200 14.000 - 750 516 450 30 155 44
RC 175/25 2.500 (1) - - 16.000 - 18.000 18.000 - 750 540 450 31 175 50
RC 175/25L 2.500 (1) - - 16.000 - 18.000 18.000 - 750 590 500 31 175 56

(1) Superficie antideslizante ranurada rectangular ondulada en sentido transversal.
(2) Superficie antideslizante ranurada de rejilla transversal.
(3) Superficie antideslizante perforada y dentada.
(4) Superficie antideslizante ranurada en sentido transversal perforada.
(5) Superficie antideslizante ranurada en sentido transversal.

(*) Longitud de rampa con terminal estándar. En el apartado Características y Opciones se informa de los diferentes terminales de apoyo de rampas disponibles.
(**) Capacidad de carga, salvo en el caso de transpaletas y carritos o vehículos de 2 ruedas, considerando que el peso del vehículo o máquina a cargar, esté repartido un 50% sobre su eje delantero y un 50% sobre su eje trasero. Consulten con nuestro Departamento Técnico para cualquier otro tipo de distribución del peso del vehiculo o máquina a cargar.
(***) Altura de carga o desnivel máximo con 30% (16,5º) de inclinación de la rampa. No se recomienda la utilización de rampas con una pendiente superior al 30 %. La inclinación adecuada de la rampa, y, en consecuencia, su longitud L, depende de las dimensiones y distancias al suelo del vehículo o máquina a cargar, para evitar que ninguna parte de su chasis, contacte con la rampa e impida su correcto traslado. Nuestro Departamento Técnico, le asesorará al respecto, en función del vehículo o máquina que tenga que cargar y del desnivel que haya a la plataforma de carga.
(****) En el apartado Características y Opciones se muestran las diferentes superficies del carril de las rampas disponibles. En la parte del acceso desde el suelo a la rampa, la superficie del carril está reforzada. De esta forma se aumenta la resistencia y se alarga, de forma relevante, la vida útil de la rampa.

- En el apartado ¿Como escoger una rampa? se informa de los principales aspectos a considerar, para facilitar la elección, de la rampa más adecuada a sus necesidades.
- Es obligatorio, fijar las rampas a la plataforma de carga, previamente a su utilización. En el apartado Características y Opciones se informa de los diferentes sistemas de anclaje de las rampas a la plataforma de carga disponibles.
- Modelos, datos técnicos e ilustraciones sujetas a cambio sin previo aviso.
