Rampas sin bordes

Longitud 4.000 mm - Altura de carga máxima 1.200 mm

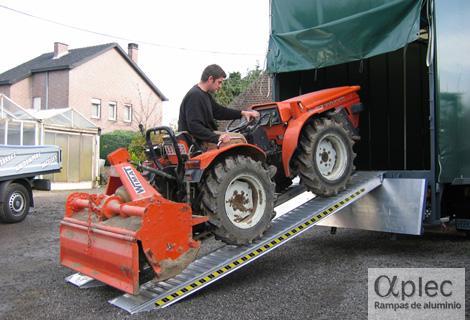

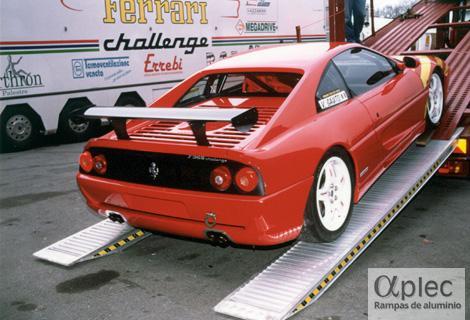

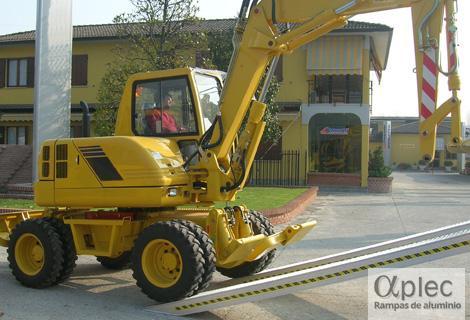

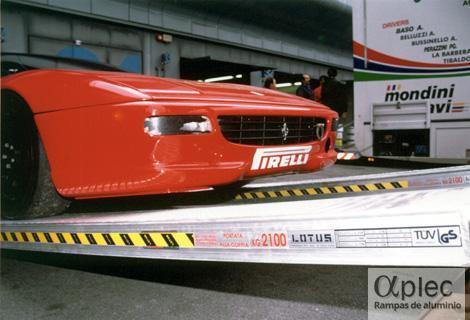

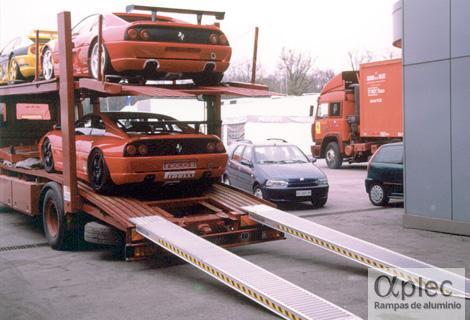

Rampas sin bordes para Miniexcavadoras, minicargadoras, excavadoras, retrocargadoras, cargadoras, rodillos compactadores, barredoras, fresadoras, extendedoras de asfalto, máquinas pintabandas, etcRampas sin bordes para Máquinas telescópicas, plataformas aéreas, carretillas elevadoras, dumpers de obra, compresores, hormigoneras, grupos electrógenos, tránsito peatonal, etc.Rampas sin bordes para Tractores, motocultivadores, cosechadoras, empacadoras, esparcidoras de estiércol, carros de recogida de fruta, etc.Rampas sin bordes para Cortadoras de césped, minitractores, desbrozadoras, minidumpers, etc.Rampas sin bordes para Automóviles, furgonetas, camiones, etc.Rampas sin bordes para Carretillas elevadoras, carros con dos-cuatro ruedas, transpaletas, etc.Rampas sin bordes para Fregadoras, barredoras, aspiradoras para suelos, etc.Rampas sin bordes para Motocicletas, quads, karts, etc.Rampas sin bordes para Equipos móviles de iluminación, imagen y sonido, etc.

  •  Longitud 4.000 mm - Altura de carga máxima 1.200 mm
  •  Longitud 4.000 mm - Altura de carga máxima 1.200 mm
  •  Longitud 4.000 mm - Altura de carga máxima 1.200 mm
  •  Longitud 4.000 mm - Altura de carga máxima 1.200 mm
  •  Longitud 4.000 mm - Altura de carga máxima 1.200 mm
  •  Longitud 4.000 mm - Altura de carga máxima 1.200 mm
  •  Longitud 4.000 mm - Altura de carga máxima 1.200 mm
  •  Longitud 4.000 mm - Altura de carga máxima 1.200 mm
  •  Longitud 4.000 mm - Altura de carga máxima 1.200 mm
  •  Longitud 4.000 mm - Altura de carga máxima 1.200 mm
  •  Longitud 4.000 mm - Altura de carga máxima 1.200 mm
  •  Longitud 4.000 mm - Altura de carga máxima 1.200 mm
  •  Longitud 4.000 mm - Altura de carga máxima 1.200 mm
  •  Longitud 4.000 mm - Altura de carga máxima 1.200 mm
  •  Longitud 4.000 mm - Altura de carga máxima 1.200 mm
  •  Longitud 4.000 mm - Altura de carga máxima 1.200 mm
  •  Longitud 4.000 mm - Altura de carga máxima 1.200 mm
  •  Longitud 4.000 mm - Altura de carga máxima 1.200 mm
  •  Longitud 4.000 mm - Altura de carga máxima 1.200 mm
  •  Longitud 4.000 mm - Altura de carga máxima 1.200 mm
  •  Longitud 4.000 mm - Altura de carga máxima 1.200 mm
  •  Longitud 4.000 mm - Altura de carga máxima 1.200 mm

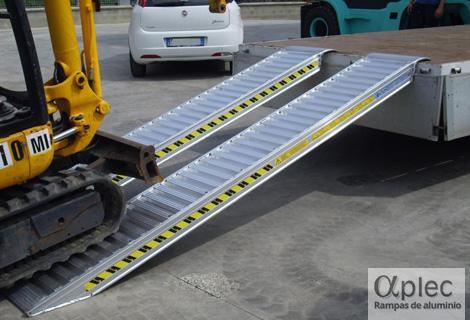

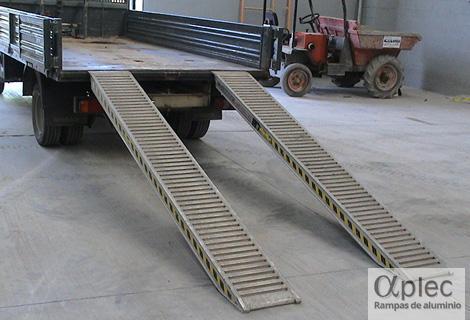

Rampas fijas sin bordes, fabricadas en una aleación de aluminio de elevada resistencia, de 4.000 mm de longitud, recomendadas para una altura de carga o desnivel máximo de 1.200 mm.

Modelos estándar con capacidades de carga de hasta 11.500 kg.

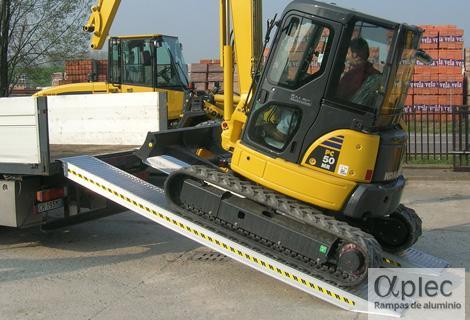

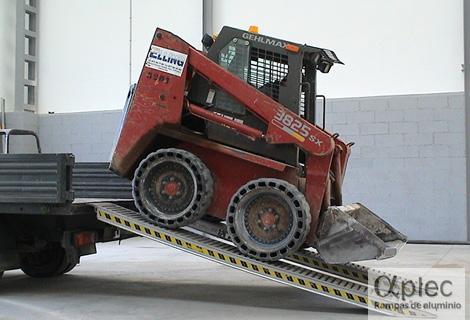

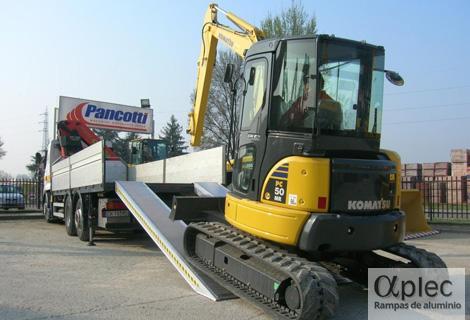

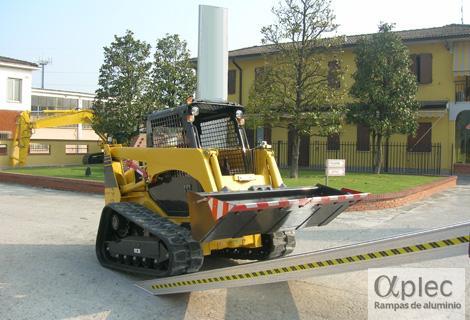

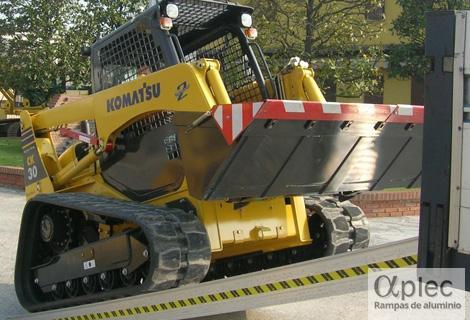

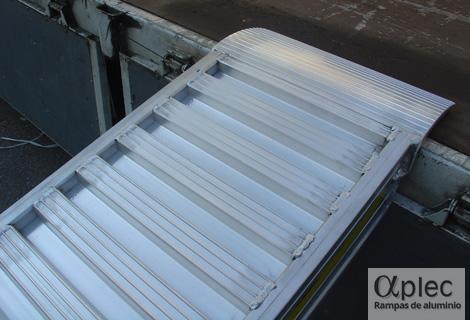

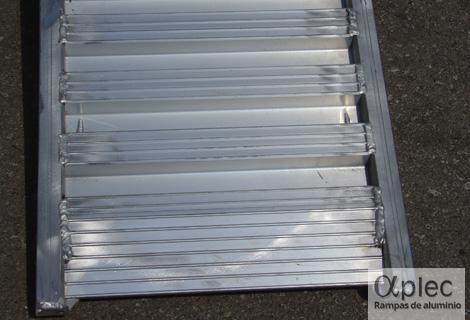

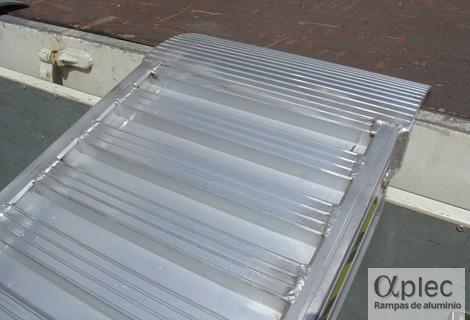

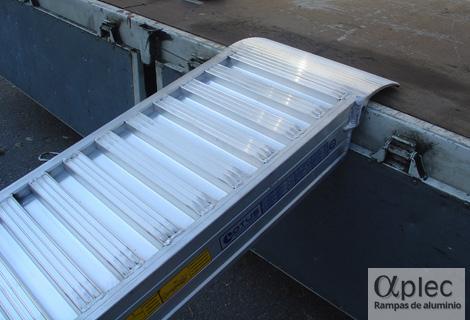

La superficie del carril de la rampa es antideslizante y ranurada rectangular ondulada en sentido transversal. En la parte del acceso desde el suelo a la rampa, la superficie del carril está reforzada. De esta forma se aumenta la resistencia y se alarga, de forma relevante, la vida útil de la rampa. Usuales para la carga y descarga de vehículos y máquinas de orugas o de rodillos. Si es necesario, se pueden unir las rampas para formar una gran rampa única.

Cuando se utilizan para vehículos y máquinas de orugas o rodillos de acero, se recomienda montar sobre las rampas, unas tiras de protección de goma antidesgaste, que se atornillan para facilitar su sustitución.

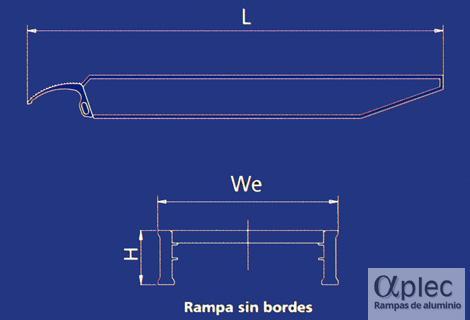

Modelo Longitud
rampa
L (mm)
(*)
Superf.
carril
rampa
(****)
Capacidad carga pareja rampas (kg) (**) Altura
carga
Hc (mm)
(***)
Dimensiones rampa Peso
rampa
(kg)
Distancia entre ejes máquina I (mm) Carrito
vehículo
Anchura
exterior
We (mm)
Anchura
interior
Wi (mm)
Altura
borde
Hb (mm)
Altura
total
H (mm)
l=500 l=750 l=1000 l=1250 l=1500 l=2000 2 ruedas
RCS 51/40 4.000 (1) - - 750 825 900 - 450 1.200 320 - - 51 24
RCS 51/40L 4.000 (1) - - 750 825 900 - 450 1.200 370 - - 51 25
RCS 95/40 4.000 (1) - - 1.340 - 1.550 1.750 - 1.200 346 - - 95 25
RCS 108/40 4.000 (1) - - 1.950 - 2.300 2.650 - 1.200 382 - - 108 30
RCS 122/40 4.000 (1) - - 2.800 - 3.200 3.800 - 1.200 412 - - 122 37
RCS 140/40 4.000 (1) - - 3.970 - 4.600 5.400 - 1.200 410 - - 140 42
RCS 140/40L 4.000 (1) - - 3.970 - 4.600 5.400 - 1.200 460 - - 140 44
RCS 155/40 4.000 (1) - - 5.600 - 6.670 7.730 - 1.200 466 - - 155 63
RCS 155/40L 4.000 (1) - - 5.600 - 6.670 7.730 - 1.200 516 - - 155 67
RCS 175/40 4.000 (1) - - 8.400 - 9.800 11.400 - 1.200 540 - - 175 78
RCS 175/40P 4.000 (1) - - 8.400 - 9.800 11.400 - 1.200 590 - - 175 88

(1) Superficie antideslizante ranurada rectangular ondulada en sentido transversal.
(2) Superficie antideslizante ranurada de rejilla transversal.
(3) Superficie antideslizante perforada y dentada.
(4) Superficie antideslizante ranurada en sentido transversal perforada.
(5) Superficie antideslizante ranurada en sentido transversal.

(*) Longitud de rampa con terminal estándar. En el apartado Características y Opciones se informa de los diferentes terminales de apoyo de rampas disponibles.
(**) Capacidad de carga, salvo en el caso de transpaletas y carritos o vehículos de 2 ruedas, considerando que el peso del vehículo o máquina a cargar, esté repartido un 50% sobre su eje delantero y un 50% sobre su eje trasero. Consulten con nuestro Departamento Técnico para cualquier otro tipo de distribución del peso del vehiculo o máquina a cargar.
(***) Altura de carga o desnivel máximo con 30% (16,5º) de inclinación de la rampa. No se recomienda la utilización de rampas con una pendiente superior al 30 %. La inclinación adecuada de la rampa, y, en consecuencia, su longitud L, depende de las dimensiones y distancias al suelo del vehículo o máquina a cargar, para evitar que ninguna parte de su chasis, contacte con la rampa e impida su correcto traslado. Nuestro Departamento Técnico, le asesorará al respecto, en función del vehículo o máquina que tenga que cargar y del desnivel que haya a la plataforma de carga.
(****) En el apartado Características y Opciones se muestran las diferentes superficies del carril de las rampas disponibles. En la parte del acceso desde el suelo a la rampa, la superficie del carril está reforzada. De esta forma se aumenta la resistencia y se alarga, de forma relevante, la vida útil de la rampa.

- En el apartado ¿Como escoger una rampa? se informa de los principales aspectos a considerar, para facilitar la elección, de la rampa más adecuada a sus necesidades.

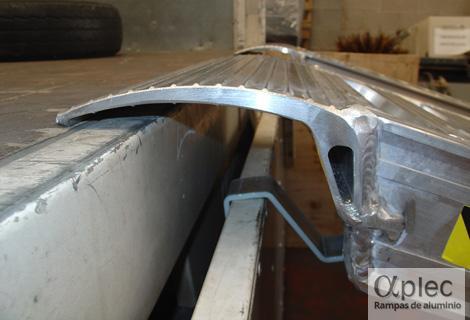

- Es obligatorio, fijar las rampas a la plataforma de carga, previamente a su utilización. En el apartado Características y Opciones se informa de los diferentes sistemas de anclaje de las rampas a la plataforma de carga disponibles.
- Modelos, datos técnicos e ilustraciones sujetas a cambio sin previo aviso.
