Rampas sin bordes

Longitud rampa 2.500 mm - Altura carga 750 mm

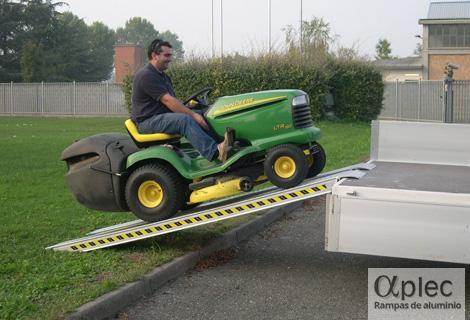

Rampas sin bordes para Miniexcavadoras, minicargadoras, excavadoras, retrocargadoras, cargadoras, rodillos compactadores, barredoras, fresadoras, extendedoras de asfalto, máquinas pintabandas, etcRampas sin bordes para Máquinas telescópicas, plataformas aéreas, carretillas elevadoras, dumpers de obra, compresores, hormigoneras, grupos electrógenos, tránsito peatonal, etc.Rampas sin bordes para Tractores, motocultivadores, cosechadoras, empacadoras, esparcidoras de estiércol, carros de recogida de fruta, etc.Rampas sin bordes para Cortadoras de césped, minitractores, desbrozadoras, minidumpers, etc.Rampas sin bordes para Automóviles, furgonetas, camiones, etc.Rampas sin bordes para Carretillas elevadoras, carros con dos-cuatro ruedas, transpaletas, etc.Rampas sin bordes para Fregadoras, barredoras, aspiradoras para suelos, etc.Rampas sin bordes para Motocicletas, quads, karts, etc.Rampas sin bordes para Equipos móviles de iluminación, imagen y sonido, etc.

Rampas fijas sin bordes, fabricadas en una aleación de aluminio de elevada resistencia, de 2.500 mm de longitud, recomendadas para una altura de carga o desnivel máximo de 750 mm.

Modelos estándar con capacidades de carga de hasta 18.000 kg.

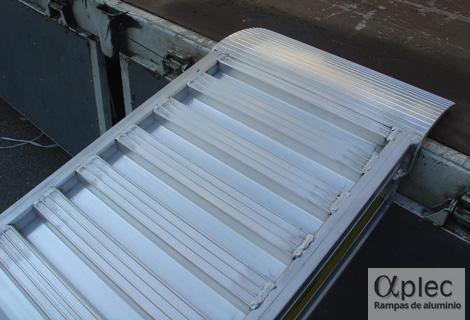

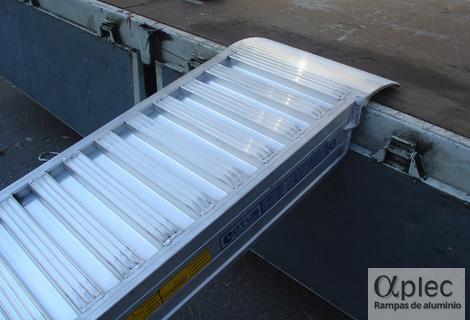

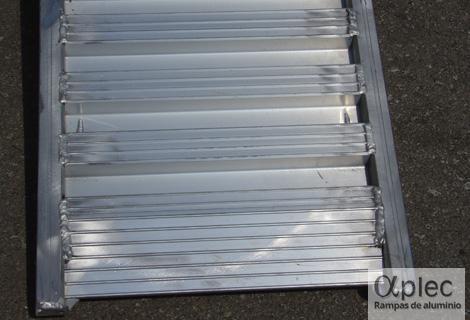

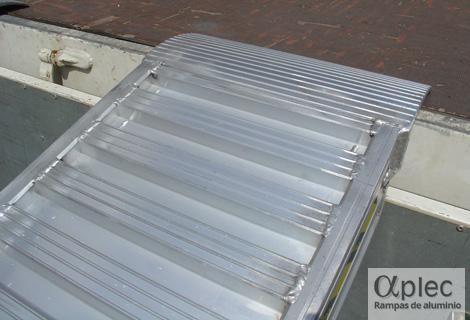

La superficie del carril de la rampa es antideslizante y suele ser ranurada rectangular ondulada en sentido transversal. En la parte del acceso desde el suelo a la rampa, la superficie del carril está reforzada. De esta forma se aumenta la resistencia y se alarga, de forma relevante, la vida útil de la rampa. Usuales para la carga y descarga de vehículos y máquinas de orugas o de rodillos. Si es necesario, se pueden unir las rampas para formar una gran rampa única.

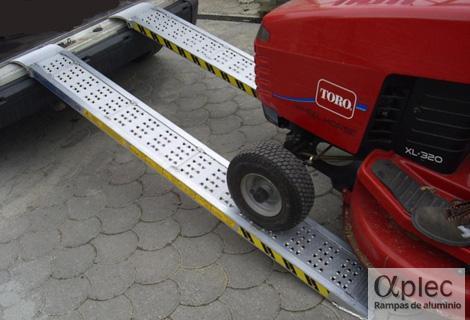

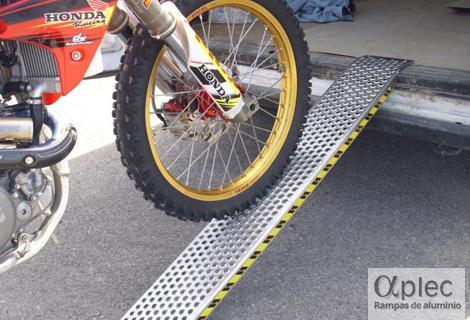

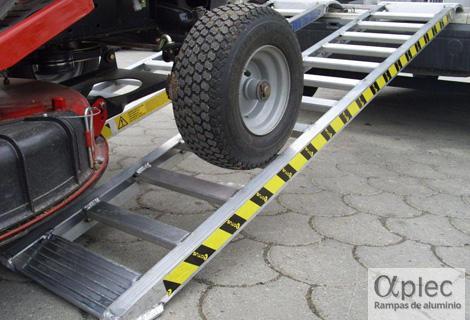

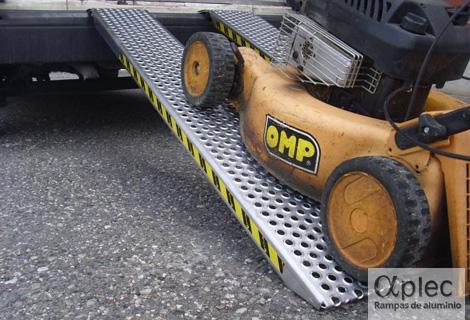

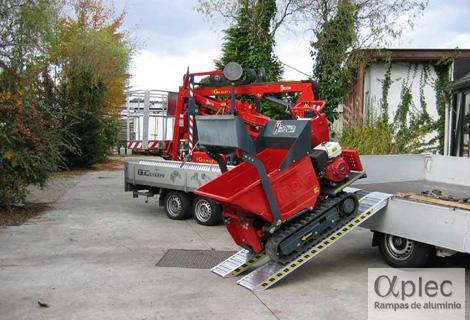

Cuando se utilizan para vehículos y máquinas de orugas o rodillos de acero, se recomienda montar sobre las rampas, unas tiras de protección de goma antidesgaste, que se atornillan para facilitar su sustitución. También hay modelos, para capacidades de carga de hasta 700 kg, con superficie del carril antideslizante y ranurada de rejilla transversal o perforada y dentada.

Modelo Longitud
rampa
L (mm)
(*)
Superf.
carril
rampa
(****)
Capacidad carga pareja rampas (kg) (**) Altura
carga
Hc (mm)
(***)

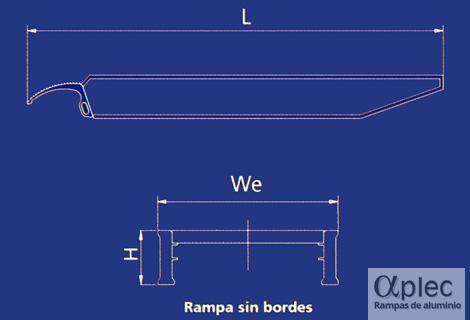

Dimensiones rampa Peso
rampa
(kg)
Distancia entre ejes máquina I (mm) Carrito
vehículo
Anchura
exterior
We (mm)
Anchura
interior
Wi (mm)
Altura
borde
Hb (mm)
Altura
total
H (mm)
l=500 l=750 l=1000 l=1250 l=1500 l=2000 2 ruedas
RCS 31/25 2.500 (1) 565 650 755 - - - 350 750 200 - - 31 8
RCS 50/25 2.500 (2) 700 700 700 - - - 700 750 200 - - 65 9
RCS 50/25L 2.500 (2) 700 700 700 - - - 700 750 250 - - 65 10
RCS 50/25M 2.500 (3) 700 700 700 - - - 700 750 200 - - 65 11
RCS 50/25Z 2.500 (3) 700 700 700 - - - 700 750 250 - - 65 13
RCS 51/25 2.500 (1) - - 1.500 1.800 2.250 - 750 750 320 - - 51 15
RCS 51/25L 2.500 (1) - - 1.500 1.800 2.250 - 750 750 370 - - 51 16
RCS 61/25 2.500 (1) - 1.650 1.700 1.700 - - 1.500 750 300 - - 61 15
RCS 71/25 2.500 (1) - 1.360 1.590 1.600 - - 1.010 750 310 - - 71 14
RCS 71/25L 2.500 (1) - 1.360 1.590 1.600 - - 1.010 750 510 - - 71 18
RCS 95/25 2.500 (1) - - 2.560 - 3.350 3.500 - 750 346 - - 95 16
RCS 108/25 2.500 (1) - - 3.800 - 4.850 5.500 - 750 382 - - 108 19
RCS 122/25 2.500 (1) - - 5.500 - 7.000 7.000 - 750 412 - - 122 25
RCS 140/25 2.500 (1) - - 7.400 - 9.100 9.500 - 750 410 - - 140 33
RCS 140/25L 2.500 (1) - - 7.400 - 9.100 9.500 - 750 460 - - 140 35
RCS 155/25 2.500 (1) - - 10.300 - 13.200 14.000 - 750 466 - - 155 41
RCS 155/25L 2.500 (1) - - 10.300 - 13.200 14.000 - 750 516 - - 155 44
RCS 175/25 2.500 (1) - - 16.000 - 18.000 18.000 - 750 540 - - 175 50
RCS 175/25P 2.500 (1) - - 16.000 - 18.000 18.000 - 750 590 - - 175 57

(1) Superficie antideslizante ranurada rectangular ondulada en sentido transversal.
(2) Superficie antideslizante ranurada de rejilla transversal.
(3) Superficie antideslizante perforada y dentada.
(4) Superficie antideslizante ranurada en sentido transversal perforada.
(5) Superficie antideslizante ranurada en sentido transversal.

(*) Longitud de rampa con terminal estándar. En el apartado Características y Opciones se informa de los diferentes terminales de apoyo de rampas disponibles.
(**) Capacidad de carga, salvo en el caso de transpaletas y carritos o vehículos de 2 ruedas, considerando que el peso del vehículo o máquina a cargar, esté repartido un 50% sobre su eje delantero y un 50% sobre su eje trasero. Consulten con nuestro Departamento Técnico para cualquier otro tipo de distribución del peso del vehiculo o máquina a cargar.
(***) Altura de carga o desnivel máximo con 30% (16,5º) de inclinación de la rampa. No se recomienda la utilización de rampas con una pendiente superior al 30 %. La inclinación adecuada de la rampa, y, en consecuencia, su longitud L, depende de las dimensiones y distancias al suelo del vehículo o máquina a cargar, para evitar que ninguna parte de su chasis, contacte con la rampa e impida su correcto traslado. Nuestro Departamento Técnico, le asesorará al respecto, en función del vehículo o máquina que tenga que cargar y del desnivel que haya a la plataforma de carga.
(****) En el apartado Características y Opciones se muestran las diferentes superficies del carril de las rampas disponibles. En la parte del acceso desde el suelo a la rampa, la superficie del carril está reforzada. De esta forma se aumenta la resistencia y se alarga, de forma relevante, la vida útil de la rampa.

- En el apartado ¿Como escoger una rampa? se informa de los principales aspectos a considerar, para facilitar la elección, de la rampa más adecuada a sus necesidades.
- Es obligatorio, fijar las rampas a la plataforma de carga, previamente a su utilización. En el apartado Características y Opciones se informa de los diferentes sistemas de anclaje de las rampas a la plataforma de carga disponibles.
- Modelos, datos técnicos e ilustraciones sujetas a cambio sin previo aviso.
